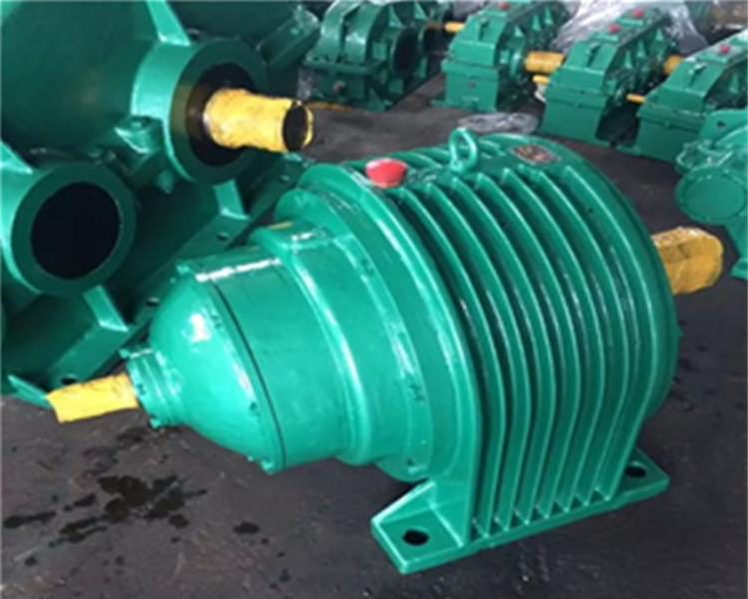

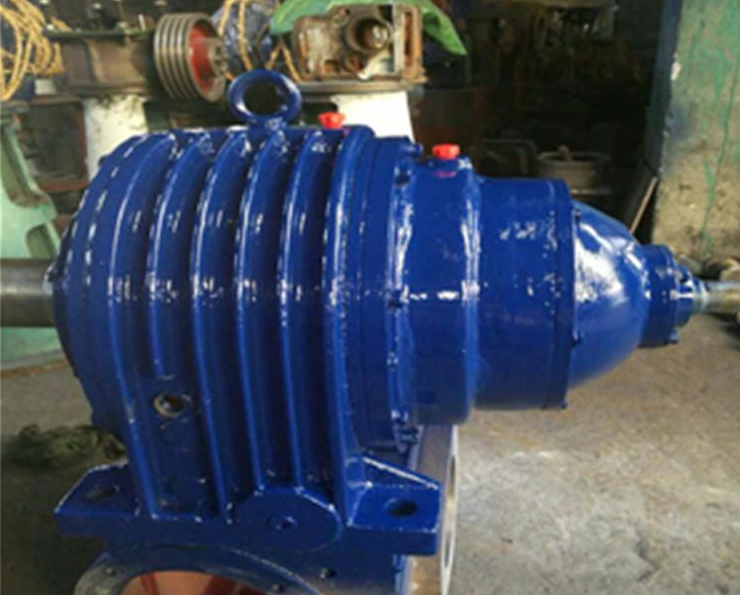

NGW型行星齒輪減速機首要構建有太陽輪、行星輪、內齒圈、行星架。
為了使三個行星輪的載荷平均，接納了齒式浮念頭構，即太陽輪或行星架浮動，大概太陽輪、行星架二者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特性：
1、體積小、重量輕、正在下，比平凡漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。
2、傳動服從高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三行星齒輪減速機91％～94％。
3、傳動功率局限大：能夠從小于1KW至1300KW，以至更大。
4、傳動規模大：i＝2.8～2000
5、順應性強且耐用。首要零件均接納合金鋼經滲碳淬火或氮化處置懲罰，行星齒輪減速機運轉安穩、噪音小、運用10以上。
NGW行星齒輪減速機包括單級、兩級、三級、減速的十二個系列和八個派生系列的漸開線圓柱齒輪行星減速器。主要用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥、食品環保等行業。本系列產品是個量大面廣的產品，幾乎在國民經濟各個領域都少不了它。適用于齒輪圓周速度不大于12m/s，輸入轉速不大于1500r/min，工作環境溫度為-40℃—45℃的傳動機械，本系列適用于正反兩個方向運轉。減速器工作時，機體、機殼、內齒輪等固定不動。轉矩由高速軸輸入，經內部齒輪減速，由低速軸輸出相應的工作機。
NGW行星齒輪減速機使用條件：
1、減速器齒輪傳動圓周速度不超過10米/妙。
2、輸入軸轉速不高于1500轉/分。
3、減速器工作環境溫度-40℃～+45℃。
4、減速器可用于正、反兩向運轉。主要特點：
1)結構緊湊：自重輕、體積小、NGW行星齒輪減速機占地面積小，安裝方便。在相同的使用條件下比圓柱齒輪減速器重量減輕1/2以下，體積縮小1/2～2/3。
2)傳動效率高：本系列減速器的傳動效率,根據試驗實測分別為：單級效率ηⅠ=0.97～0.98雙級效率ηⅡ=0.94～0.96三級效率ηⅢ=0.91～0.94。
3)功率范圍大：本系列減速器的傳動功率可由小于1KW到1300KW，甚至更高，而功率越大其有點顯得越突出。
4)傳動比大：單級速比i0=2.8～12.5。
5)運行平穩、噪音?。盒行莻鲃泳哂信ぞ胤种У奶攸c(diǎn),行星齒輪減速機與軸線固定的齒輪傳動相比,圓周速度也有所降低。為使各個行星輪間的載荷均衡分配采用了可靠的浮動機構，可減輕振動，降低噪音。
6)本系列減速器的“三化”程度較高，如三級行星傳動是借用其他機座的零、部件搭配而成。NGW行星齒輪減速機通用件占零件總數的70%左右,便于制造和維護管理。
7)壽命長：主要零件均用 合金鋼調
